环保UV光解说明书

深圳市舒适环保设备工程有限公司

SZSS- 磁感 UV  光解净化设备

           使

           用

           说

           明

           书

  备案号：SZSS-855452015315

  感谢您购买我们公司的产品，为了保证你正确，高效的使用，请详细阅读我们的产品

使用说明书。

目 录

一、设备用途介绍------------------------------------------------------3  页

二、设备技术介绍------------------------------------------------------3  页

三、安装注意事项------------------------------------------------------4  页

四、设备参数-------------------------------------------------------------4  页

五、使用注意事项-------------------------------------------------------4  页

六、设备安装示意图----------------------------------------------------5  页

七、设备使用说明-----------------------------------------------------6-8  页

八、产品接线电路图-----------------------------------------------------9  页

九、设备维护说明--------------------------------------------------------9  页

十、产品出厂检验合格证：------------------------------------------10  页

公司地址：深圳市宝安区沙井街道共和村家和路 40 号 号 102  号

服务热线：0755-23355507

公司传真：0755-23355143

公司网址：www.szsshb.cn

公司邮箱：liuwenjie1107@126.com

一、设备用途介绍：

   本产品主要用于处理工业废气中的各种有毒有害气体，裂解恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、

甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物 H2S、非甲烷总烃、甲醛、芳香烃、硫醚、VOC

类，苯、甲苯、二甲苯、吲哚、丙酮、丁酮、乙酸乙酯、VOC 、乙醛、乙酸乙酯、苯系物、、 苯、甲苯、

二甲苯、苯乙烯、烷烃、烯烃、炔烃、芳香烃、酚、硫化氢、硫醇、硫醚、氨、胺、吲哚、硝基等臭气和

废气。硝基的分子键，使呈游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物，如 CO2、

H2O 等。

    除臭设备广泛应用于喷漆厂除臭、橡胶厂除臭、塑料厂、油漆厂除臭、喷涂车间除臭、电子厂除

臭、造纸厂除臭、电路板厂、包装厂除臭、树脂厂除臭、油墨厂除臭、医药厂除臭、饲料厂除臭、涂装厂

除臭、纺织服装厂除臭、养殖屠宰厂除臭、污水泵站除臭、垃圾处理站除臭、污泥干化站除臭、防水材料

厂除臭、沥青厂除臭、电镀厂除臭、化肥厂除臭、家具厂除臭、皮革厂除臭、烟草除臭、化工厂除臭、冷

冻厂除臭、食品厂除臭、造纸厂除臭、印刷厂除臭、饲料厂除臭、香精厂除臭、污水处理厂除臭、VOC 有

机废气处理除臭、养龟房除臭除臭、4s 店喷漆废气除臭、酒店除臭、商场除臭、医院除臭、粪便处理、合

成纤维、合成树酯、工业污水、生活污水处理等行业的废气处理、臭气处理、尾气处理、异味净化、空气

净化、消毒杀菌等。

二、设备技术介绍：

2 - 1 ：UV  紫外线—— 促进列解

   由于半导体的光吸收阈值与带隙具有式K=1240/Eg(eV)的关系,因此常用的宽带隙半导体的吸收波长阈

值大都在紫外区域。当光子能量高于半导体吸收阈值的光照射半导体时,半导体的价带电子发生带间跃迁,

即从价带跃迁到导带,从而产生光生电子(e-)和空穴(h+)。此时吸附在纳米颗粒表面的溶解氧俘获电子形成

超氧负离子,而空穴将吸附在催化剂表面的氢氧根离子和水氧化成氢氧自由基。而超氧负离子和氢氧自由基

具有很强的氧化性,能将绝大多数的有机物氧化至最终产物 CO2 和 H2O,甚至对一些无机物也彻底分解。

2 - 2 ： 高磁内部穿透发热，促进拆分分子结构

   产品通过高压电源产生高磁，通过高磁发生器向设备内部发射高磁使 UV 光紫外灯产生紫外线和臭氧

分解恶臭气体，改变恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二硫化碳和苯乙烯，

硫化物 H2S、VOC 类，苯系物、苯、甲苯、二甲苯、苯乙烯、丙酮、丁酮、乙酸乙酯、甲醛、乙醛、乙酸

乙酯、苯乙烯、烷烃、烯烃、炔烃、芳香烃、酚、硫化氢、硫醇、硫醚、氨、胺、吲哚、硝基、的分子链

结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如

CO2、H2O 等。

2 -3 ： 最后通过足量的臭氧进行氧化—— 生成二氧化碳和水

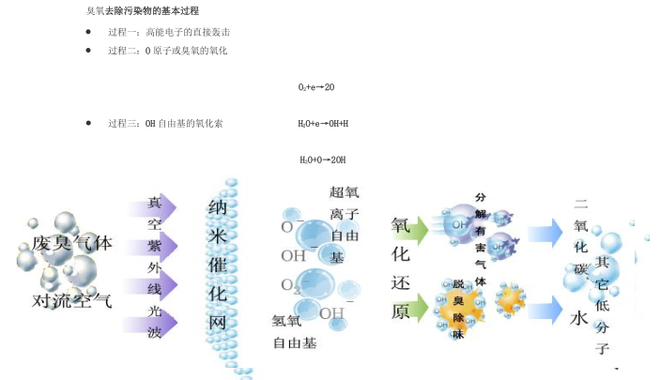

臭氧 去除污染物的基本过程

  过程一：高能电子的直接轰击

  过程二：O O 原子或臭氧的氧化

O O 2 2 +e → 2O

  过程三：H OH 自由基的氧化索 H H 2 2 O+e → OH+H

产品技术原理：

  1、先利于超强高磁对流对有机废或无机废气进行快速列解分裂打短，再利用高能高臭氧 UV 紫外

线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分

子结合，进而产生臭氧。最后通过臭氧发生器制造足够的氧离子对废气进行氧化，达到让废气生

成二氧化碳和水的效果。

   2、恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能 UV 紫外线光束及臭氧对恶臭

气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳， 再

通过排风管道排出室外。

   3、利用高能 UV 光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行

氧化反应，彻底达到脱臭及杀灭细菌的目的．

 2-  5 ：废气处理 工艺总流程：

有机废气→高磁+ 紫外光+ ＋O2+ 光触媒→O-+O ＊( 活性氧)O+O2+ 气泡微过滤→

O3 →CO2+H2O( 达标排放)

三．安装注意事项：

  3-1：装卸货：设备运到工地卸货时，必须小心防碰撞防掉摔，当产品要移动位置时不能硬拖硬撬，以防撞

坏设备内的玻璃灯管发生器。

  3-2：设备空间：必须保证有足够的更换发生器以及过滤器的位置。

  3-3：设备安装好后，先运行工作数分钟，在打开风机引入废气。

四. 设备参数：

设备外型大小： 2880*1600*1550

设备进出风口大小： 600*800

设备功率： 6KW

设备风阻：≤ 300Pa

设备电流： 15.7A

五. . 使用注意事项：

（一）、安全注意细节

1-1：设备使用中请勿开启正面紫外线检修门，本机集中装配德国高磁 UV 紫外线灯，10m 范围将对皮

肤和眼睛造成伤害，发光时更不可以触摸，会直接烧伤皮肤。

1-2：发生器电源启动，输出的电压较高，运行时温度＞45°，请勿触摸。

1-3：紫外线电离能力极强，运行中务必保证良好通风。

1-4：高温、潮湿导致空气绝缘性能下降，紫外线电离速度、能力提高，可能出现热击穿。 5：空气能

见度下降，影响光通量，将导致处理效率下降

1-5：紫外线光管表面结垢，将直接导致净化效率。

1-6：使用本废气处理设备，必须做前处理，必须保证油、微颗粒去除率在百分之九十五以上才能保证

产品的效果。

（二）、过滤装置说明：

设备内部配置有预处理过滤网，采用过滤装置应该根据运行的实际情况，制订清洗时间表或更换，定

期清洗和擦拭，一般使用寿命 3-5 年。长期使用可能导致过空气过滤装置堵塞，请按实际操作和使用。

电器安全须知：

1、采用德国进口特种光源发射管，紫外线 UV 发生器寿命长达八年即 70000 个小时，免费质保

一年半以上。

2、安全性，适用于易燃易爆环境,适用于大流量水环境。

3、安装简易方便可以方便的任意折装。

4、设备防高强撞击和振动伤坏不到设备的发生器。

5：大风、雷电、高热等恶劣天气，务必停止设备运行。高热天气在设备停止运行时，请保持冷却

风机运行正常。

6：设备出厂，外线接入电线采取悬空处理，运行时检查是否符合要求。

7：设备最好在 380V 电压中运行，低于 210V，长期使用将影响寿命。

8：电器控制系统分别装配在设备的两侧上部和底部控制箱内，开启前请检查上部断路器是否闭

合。

9：控制箱内部左上方:设置总线断路器，

10：电柜控制门板装配单元“运行”“停止”按钮，

11：控制电器出厂已经设置，

（三）、操作注意事项：

1. 设备的操作说明

（运行）绿色指示灯亮：指紫外光除臭设备正常运行。

（故障）绿色指示灯灭：指紫外光除臭设备出现故障。

2.设备的使用及操作步骤。

第一步：开启电控箱启动按钮按下时，此时（电源）接通。

第二步：此时运行指示灯亮起，紫外光除臭设备进行正常运行。

第三步：开启电控箱停止按钮按下时，紫外光除臭设备停止运行。

注 意：（接通电源，设备运行发生异常时，应立即停止工作，等待修复）设备高压电源关电后内仍

还有高压，需做放电处理才可打开，非专业电工人员请勿打开。本设备磁感发生器和高压电源启动后都有

较高温度，需接入冷却水进行循环降温。设备接线后，打开冷却水开关，待循环水工作后（若没有进行水

循环，设备将不能启动），将温控调节器调至 45～50 度（出厂已设置），打开旋钮开关即可。

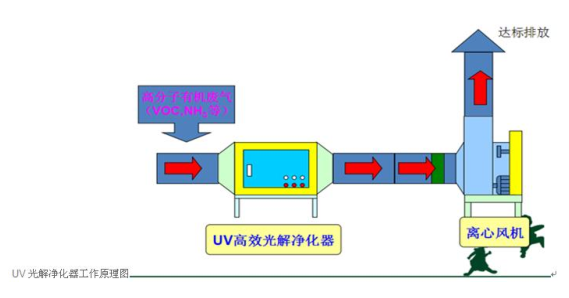

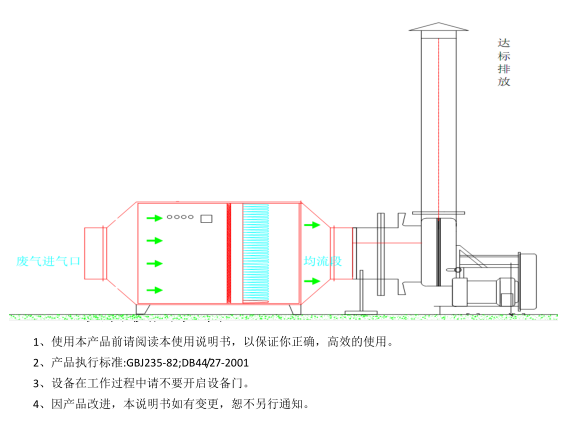

六. 设备安装示意图

七、设备使用说明：

1、使用本产品前请阅读本使用说明书，以保证你正确，高效的使用。

2、产品执行标准:GBJ235-82;DB44/27-2001

3、设备在工作过程中请不要开启设备门。

4、因产品改进，本说明书如有变更，恕不另行通知。

5、此说明书解释权归本公司所有。

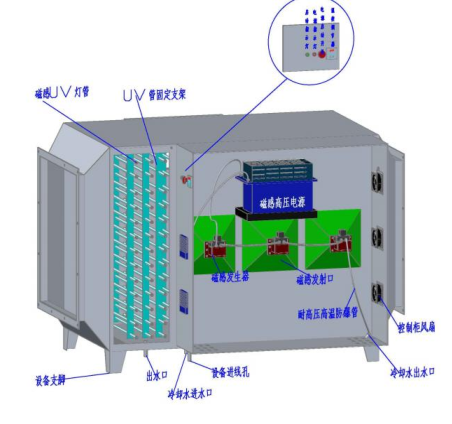

（1）设备结构图解介绍：


（3 ）设备接线说明：

UV 光解设备需客户自配控电箱，需接入 3 相 4 线 380 伏的电柜箱，电路保护需使用空气保护开关，设备在设备外壳电源箱

的底部留有对接线，设备输入电源为 380V 和一条零线，经电控整流后以 220V 输入高压电源。

八、产品维护说明：

1、过滤网清洗说明：清洗时间一般在 2-3 个月清洗一次。具体看过滤网上的灰尘浓度，来确定清洗的

时间，清洗方法：用外六角扳手钮下箱体压盖螺丝,抽出板块清洗或者用水清洗即可。

2、UV 灯管更换和安装说明：用外六角扳手钮下控制箱体检修门螺丝，打开检修门后进入设备，待设

备内部废气浓度降低后，抽出灯管即可。需注意抽出灯管时动作要小心，缓慢抽出。以免灯管撞击到固定

架和拉坏固定灯管带。抽出后放置到设备外面用纸箱装好，以免损坏。然后可以对灯管进行清洗，清洗完

成后再上面步骤安装回去，锁好检修门螺丝即可。

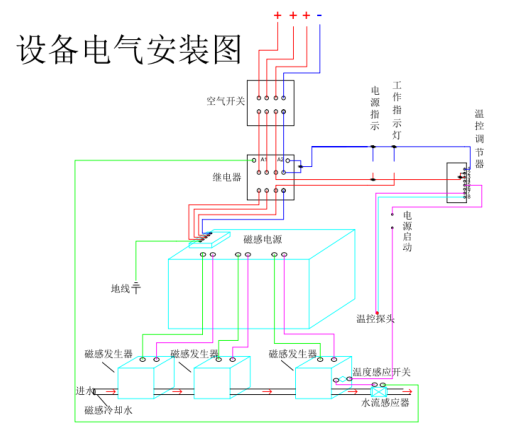

九. 产品接线电路图说明

十、出厂日期及保修说明：

6、出厂日期以合同签定出货期为出厂时间

7、出厂日期：2015 年 12 月 15 日

8、免费保修范围：1、凭保修卡保修。2、保修期内的可以免费保修。3、属于保修范围内。

4、保修期说明：产品出厂日起一年内，设备内部耗材（UV 灯管）三年内属于免费保修期（人

为或自然灾害造成不在保修范围内）。设备外壳部分保修期为 1 年，（用户

人为或吊装撞坏的、出图设计错误需修改的不在保修范围内）

十一、 产品出厂检验合格证：

产品名称：磁感 UV 光解净化设备

产品型号：SZSS --20000

产品检验时间：2015 年 12 月 15 日

产品检验人：唐雷波

中国 ● 广东

深圳市舒适环保设备工程有限公司

技术部监制
